一中車株洲電機移動式變頻功率測試系統簡介

　　中車株洲電機公司是中國中車旗下牽引電機、變壓器專業化研制企業，主營業務為機車、動車、城軌地鐵牽引電機和牽引變壓器、風力發電機、高效電機、特種變壓器。公司是我國軌道交通、風力發電零部件裝備領軍企業。

　　中車株洲電機公司組建了湖南省軌道牽引電機工程技術研究中心、國家風電技術研究中心電機研究室、國家級檢測試驗站、電氣絕緣電力設備國家重點實驗室、博士后工作站，并成功躋身“國家技術創新示范企業”序列，獲得國家認定企業技術中心稱號。

　　本套移動式變頻功率測試系統主要用于牽引電機功率技術研究中心對拖試驗平臺被試電機、負載電機電參數測試。移動式變頻功率測試系統采用萬向輪移動柜體集成安裝設計，可以方便的應用于不同試驗平臺工位，通過以太網LAN口將數據共享至試驗平臺。

二中車株洲電機移動式變頻功率測試系統

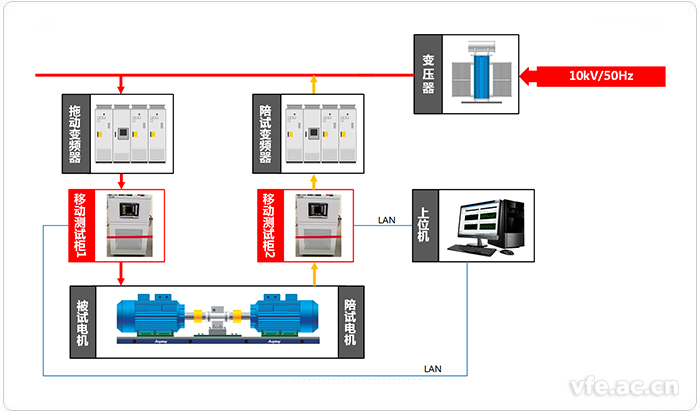

圖示：移動式變頻功率測試系統應用拓撲圖

　　如上圖所示移動式變頻功率測試系統應用拓撲圖，選擇配置2套WP4000變頻功率測試系統，各系統均包含2臺SP332102B型變頻功率傳感器，1臺WP4000變頻功率分析儀，集成安裝于1臺移動測量柜。

　　2臺SP332102B型變頻功率傳感器采用2V2A接線方式安裝于移動測量柜，輸出數字光纖信號至柜體WP4000變頻功率分析儀；2臺移動測量柜可以有效滿足對拖試驗平臺被試電機、負載電機電參量采集測試需求;采集測試數據通過以太網LAN接口連接至上位機，共享所有測試穩態數據及瞬態波形數據。

　　采用3V3A接線方式對單臺被試電機測試時，只需將2臺移動測量柜內的3臺SP332102B型變頻功率傳感器接線方式改接，同時3臺SP輸出數字光纖信號接入同1臺WP4000變頻功率分析儀即可滿足測試需求。

三中車株洲電機移動式變頻功率測試系統設備配置表

測點	設備名稱	型號	數量	備注
移動測量柜1	變頻功率傳感器	SP332102B	2
移動測量柜2	變頻功率分析儀	WP4000	1
移動測量柜3	變頻功率傳感器	SP332102B	2
移動測量柜4	變頻功率分析儀	WP4000	1

---
