一中國中車株洲電力機車有限公司受電弓檢測系統簡介

　　電力機車受電弓運行于高壓交流環境下，且高速運行時易出現拉弧等現象，電磁干擾大。常規的模擬量輸出傳感器傳輸過程中容易受到電磁干擾的影響，導致測量精度降低甚至不能正常工作。且前后端通過電纜連接的方式，容易將高壓引入，導致設備和人員安全受到威脅。

　　銀河電氣OPC系列光纖轉換器，將模擬信號轉換為數字信號，通過光纖傳輸后再還原為模擬信號，無縫兼容原有系統，實現電氣隔離，大幅提升受電弓在線檢測系統電磁兼容性能。

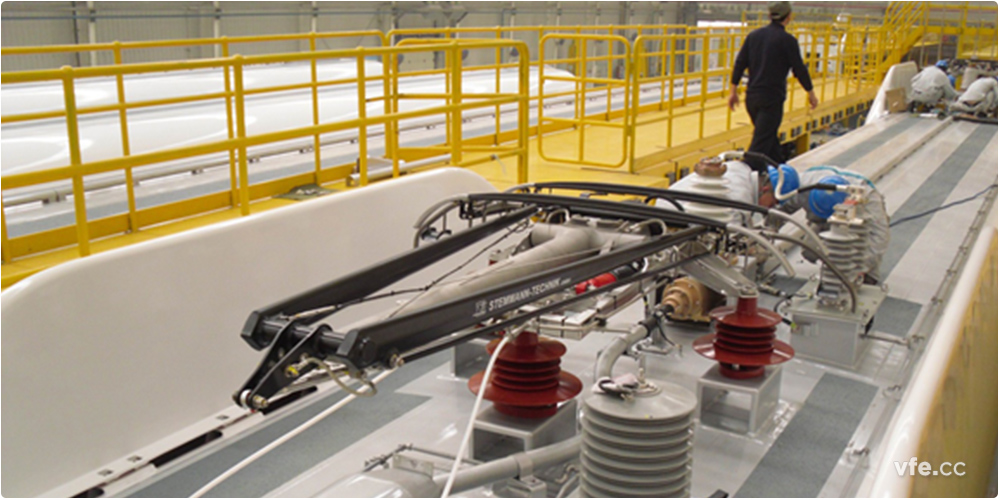

二受電弓檢測系統現場圖片

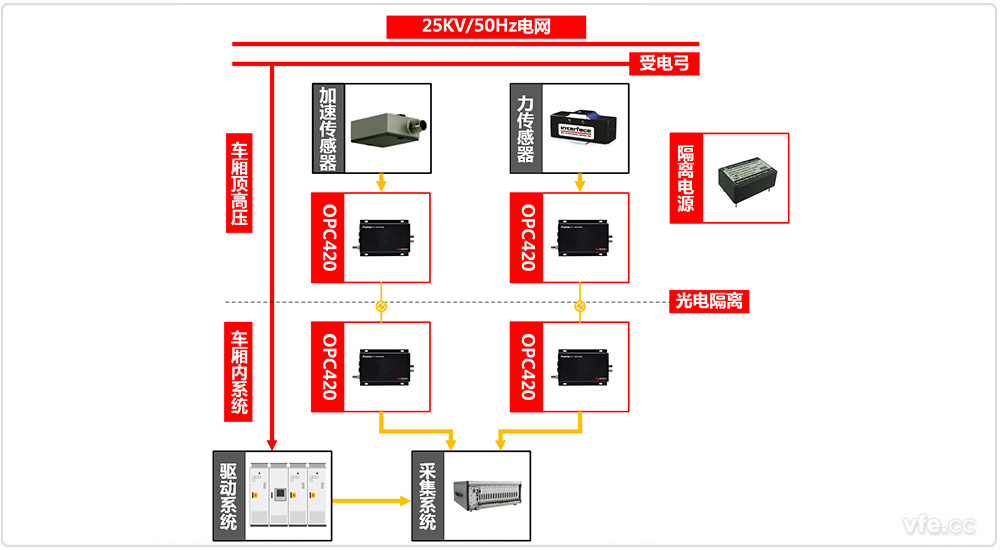

三受電弓檢測系統原理圖

受電弓檢測系統原理圖

　　加速度傳感器與力傳感器的模擬量信號通過OPC420模塊轉換為數字信號，通過光纖傳輸?shù)杰噹麅?nèi)。車廂內有兩種解決方案：

　　方案1：將光纖信號還原為模擬信號，輸入到采集系統。這個方案的優勢是不需要更改原有系統，適用于系統既定條件下對系統整體電磁兼容性能的改善。本項目即采用該方案。

　　方案2：將光纖信號還原為數字信號，直接輸入數字系統。這個方案的優勢是不需要經過模擬量的二次轉換與采集，系統精度高，結構簡單可靠性高。

四受電弓檢測系統設備配置表

設備名稱	型號	數量	備注
光纖轉換器	OPC420	8對	定制，一對包含一臺單通道模擬量輸入模塊和一臺單通道模擬量輸出模塊
隔離電源	定制	1個	帶電池供電穩壓輸出

---
