一逆變器研發平臺簡介

　　本逆變器研發測試平臺主要用于逆變器研發性測試工作。被測逆變器功率等級涵蓋3KW~200KW，額定輸出電壓范圍覆蓋65V~1200V、額定輸出電流范圍覆蓋8A~750A，測試平臺配置多種不同電壓電流等級功率單元，可滿足不同容量等級逆變器單相、三相、十二相、十五相輸出測試需求。

二逆變器研發平臺測試原理框圖

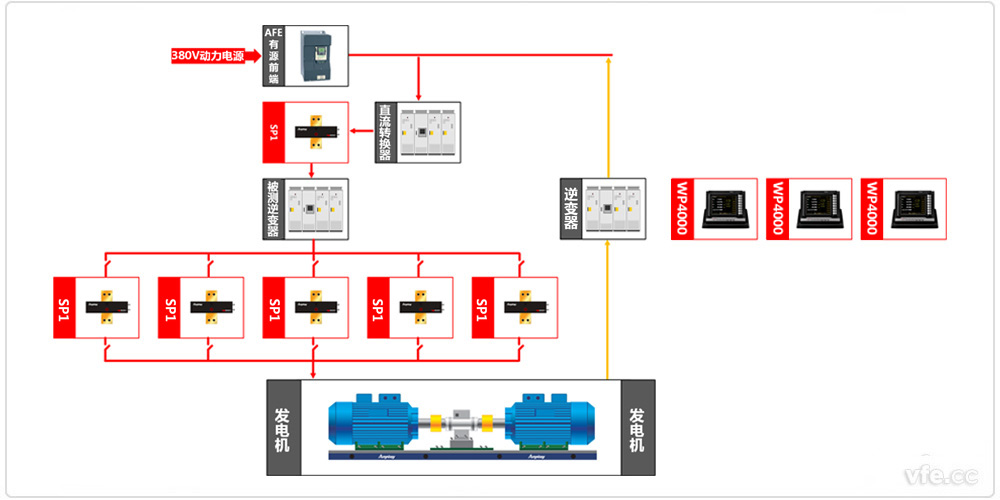

逆變器研發測試平臺原理框圖

　　為了使整個測試平臺的布局結構簡單化，同時在所有被試逆變器試驗時幅值動態變化區間內滿足全部技術要求，無可避免地對測量設備的量程匹配提出了嚴格要求。本方案在逆變器輸出端配置5組SP系列變頻功率傳感器，既能組合使用滿足12相、15相輸出測試需求，也能滿足其他單相、三相輸出測試需求，用戶只需根據被試逆變器被測電參量接入相應等級功率單元即可。功率單元輸出端配置3臺WP4000變頻功率分析儀，完成被測電參量分析任務;WP4000變頻功率分析儀開放原始數據端口，用戶可以定制或自主開發應用軟件對原始數據進行進一步分析處理。

三逆變器研發平臺測試設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP112501B	1	直流母線測量
SP2	變頻功率傳感器	SP691301B	3
SP3	變頻功率傳感器	SP691301B	3
SP4	變頻功率傳感器	SP691301B	3
SP5	變頻功率傳感器	SP691501B	3
SP6	變頻功率傳感器	SP691751B	3
	變頻功率分析儀	WP4000	1

---
