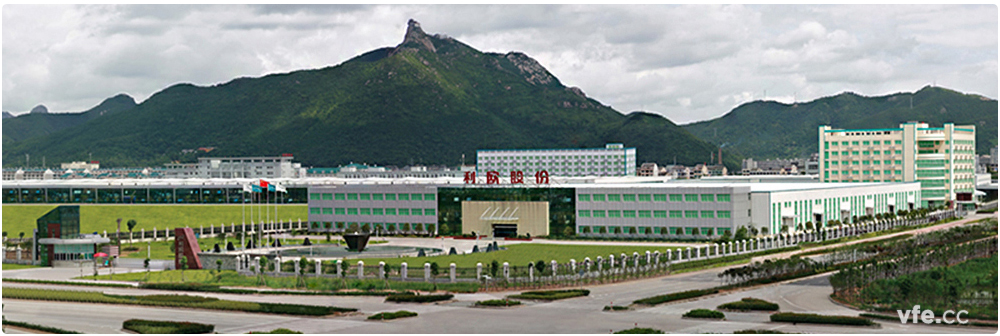

一湖南利歐泵業高低壓水泵綜合測試中心簡介

　　湖南利歐泵業高低壓水泵綜合測試中心為湖南省產品質量監督檢測站授權的測試中心，測試中心占地面積4169㎡，水池容量13900m3，擁有深13.5m的干、濕可轉換測試坑;擁有深7m長26m寬10m高汽蝕干坑測試臺以及5個低汽蝕測試臺位，最大測試流量32.78㎡/s,最高測試壓力25MPa，最大試驗功率12500kW，可保證10kV/6kV兩個高壓臺位可同時運行測試或4個400V低壓臺位同時運行測試。擁有國內目前較為先進的閉式測試系統，在測試時可完成開閉式切換，閉式系統測試當量直徑DN500。

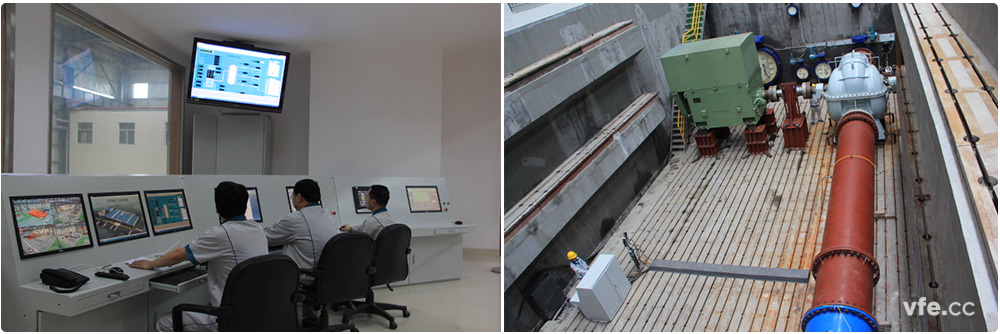

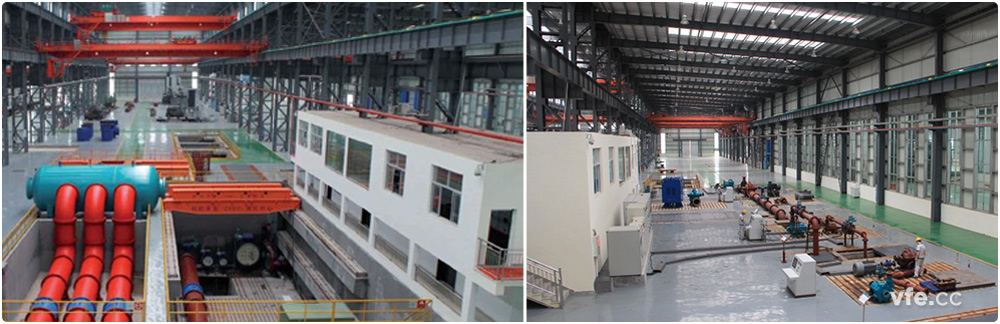

二湖南利歐泵業高低壓水泵綜合測試中心現場圖片

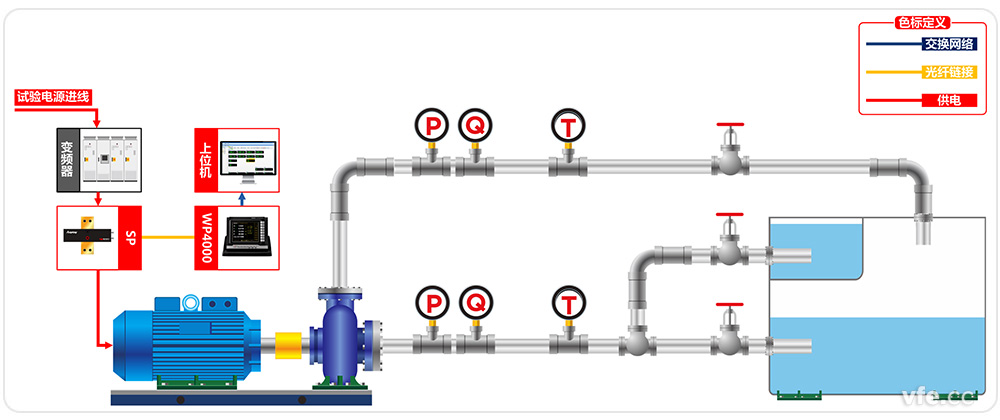

三低壓水泵試驗臺位試驗原理圖

低壓水泵試驗臺位試驗原理圖

　　高低壓水泵試驗臺由高壓和低壓兩套獨立水泵試驗系統構成，高壓和低壓試驗臺原理類似，上圖為低壓水泵試驗系統原理圖，低壓和高壓試驗系統均采用變頻器驅動，采用WP4000變頻功率分析儀作為測試系統。

四高低壓水泵試驗臺配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP103501C	3	高壓試驗臺測點
SP2	變頻功率傳感器	SP381751C	3	低壓試驗臺測點
	變頻功率分析儀	WP4000	1

---
