一國防科大磁懸浮中心簡介

　　國防科大磁懸浮中心是我國最早開展磁浮交通研制的單位之一，從上世紀80年代起便圍繞磁浮交通的核心關鍵技術開展科技攻關，相繼突破了懸浮導向控制、轉向架等一系列核心關鍵技術，并實現了關鍵裝備的全部國產化，形成了中低速磁浮交通技術工程化能力，為發展我國中低速磁浮交通奠定了堅實的基礎。

　　本磁懸浮變頻器測試系統采用1500V直流供電制式，主要用于監測磁懸浮變頻器的輸出電量，可以準確的監視磁懸浮列車運行過程中各種電參數的實時變化。

二磁懸浮變頻器測試原理框圖

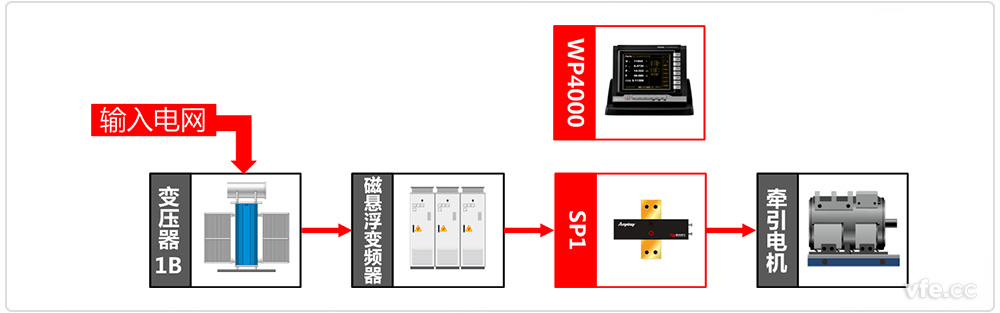

磁懸浮變頻器測試原理框圖

　　本磁懸浮變頻器測試系統主要測點為SP1，用于監測磁懸浮變頻器的輸出電量，可以對電壓、電流、瞬時功率進行精確的測量，也可以對實時波形，諧波參數等進行準確的分析。

三磁懸浮變頻器測試設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP152102C	3
	變頻功率分析儀	WP4000	1

---
