一雙速電機變頻器測試系統簡介

　　該雙速電機變頻器測試系統由高壓變頻器驅動控制雙速電機的高速繞組和低速繞組，實現兩種速度模式下的啟動和運載試驗。準確測量雙速電機驅動變頻器的電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等，全方位掌握變頻器的性能、運行狀態。

二變頻器測試系統原理框圖

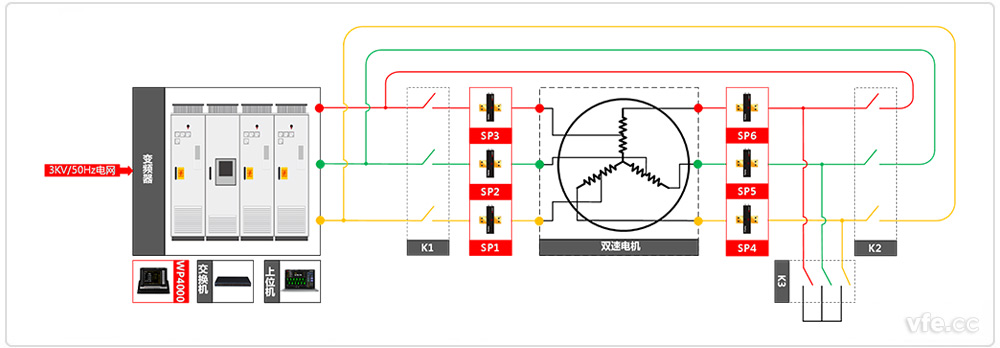

變頻器測試系統原理框圖

　　由系統原理框圖可知，本變頻器測試系統主要由1臺WP4000變頻功率分析儀配置3個SP332601C和3個SP332301C變頻功率傳感器，可測試變頻器驅動高速繞組和低速繞組時的輸出電參量，K1閉合，K2斷開，K3閉合時，電機工作在高速模式；K1閉合，K2閉合，K3斷開時，電機工作在低速模式。

三變頻器測試系統主要設備清單

測點	設備名稱	型號	數量	備注
SP1~3	變頻功率傳感器	SP332601C	3
SP4~6	變頻功率傳感器	SP332301C	3
	變頻功率分析儀	WP4000	1

---
