一北京交通大學變頻電機試驗平臺測試系統簡介

　　北京交通大學是教育部直屬，教育部、北京市人民政府、中國鐵路總公司共建的全國重點大學，“211工程”“985工程優勢學科創新平臺”項目建設高校和具有研究生院的全國首批博士、碩士學位授予高校。學校牽頭的“2011計劃”“軌道交通安全協同創新中心”是國家首批14個認定的協同創新中心之一。2017年，學校正式進入國家“雙一流”建設行列，將圍繞優勢特色學科，重點建設“智慧交通”世界一流學科領域。

　　本套變頻電機試驗平臺測試系統主要用于變頻電機性能測試及技術研究，采樣電壓、電流、頻率、相位等瞬態及穩態數據。

二變頻電機試驗平臺測試系統

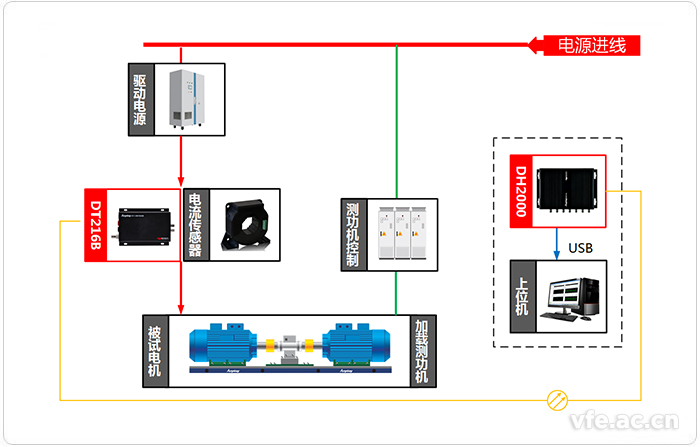

圖示：變頻電機試驗平臺測試系統應用拓?fù)鋱D

　　本套變頻電機試驗平臺測試系統選用銀河電氣DH2000便攜式變頻電量分析儀。

　　如上圖變頻電機試驗平臺測試系統應用拓?fù)鋱D所示，DH2000便攜式變頻電量分析儀主要由DH2000數字主機、DT216B數字變送器等組成。

　　DT216B為數字化前端，直測電壓1200V，直測電流1.2A，通過外接電流傳感器擴展有效電流測試范圍，數字變送器系統精度不低于0.1%rd；

　　DH2000數字主機為數據采集終端，通過數字光纖接口獲取外接DT數字變送器采樣測量數據，具有良好的電磁兼容性能，通過USB接口與上位機軟件數據交互。

　　用戶可以自定義軟件或者選配Anyway系列軟件實現采集數據的分析測量結果。

三變頻電機試驗平臺測試系統設備配置表

測點	設備名稱	型號	數量	備注
電機輸入	DT數字變送器	DT216B	3
	數字主機	DH2000	1

---
