PWM的控制方式是對半導體開關器件進行通斷控制，使輸出得到一系列等幅脈沖，用以等效正弦波或所需要的波形，從調制脈沖的極性看，PWM又可以分為單極性PWM和雙極性PWM兩種。

單極性PWM波形

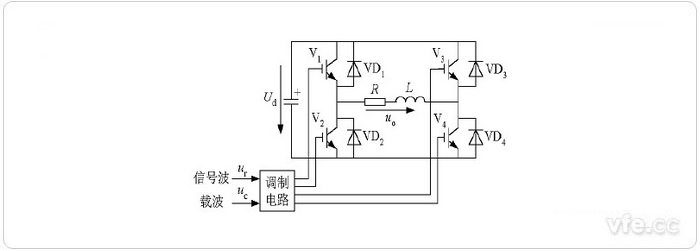

　　單極性PWM控制電路如下圖1所示：

　　上圖中Ur為調制信號，Uc為載波信號。

　　調制信號Ur為正弦波，載波Uc在Ur的正半周為正極性的三角波，在Ur的負半周為負極性的三角波。

　　在Ur的正半周，V1保持通態，V2保持?jǐn)鄳B(tài)。

　　當Ur>Uc時使V4導通，V3關斷，Uo=Ud；當Ur

　　在Ur的負半周，V1保持?jǐn)鄳B(tài)，V2保持通態。

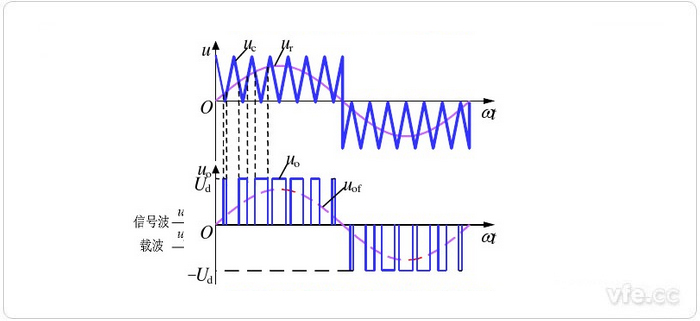

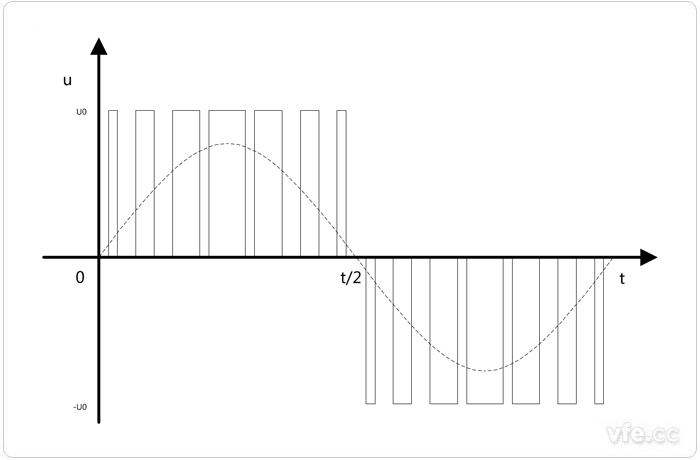

　　當UrUc時，使V3關斷，V4導通，Uo=0。 形成如下圖2所示波形：

　　像這種在Ur的半個周期內三角波只在一個方向變化，所得到的PWM波也只在一個方向變化的控制方式成為單極性PWM控制。

　　單極性調制方式的特點是在一個開關周期內兩只功率管以較高的開關頻率互補開關，保證可以得到理想的正弦輸出電壓，另兩只功率管以較低的輸出電壓基波頻率工作，但又不是固定其中一個橋臂始終為低頻(輸出基頻)，另一個橋臂始終為高頻(載波頻率)，而是每半個輸出電壓周期切換工作，即同一個橋臂在前半個周期工作在低頻，而在后半周工作在高頻，從而在很大程度上減小了開關損耗，且可使兩個橋臂的功率管工作狀態均衡，對于選用同樣的功率管時，使其使用壽命均衡，對增加可靠性有利。

　　針對輸出波形，相比于雙極性PWM模式，單極性PWM模式的輸出電壓中、高次諧波分量要小得多。
