動態軌道檢測系統是一種可以對磁浮軌道進行靜態測量的精密儀器，該儀器由湖南銀河電氣有限公司研發，可以精確測量磁浮軌道的各種參數，是磁浮軌道日常維護和檢修的必要工具。

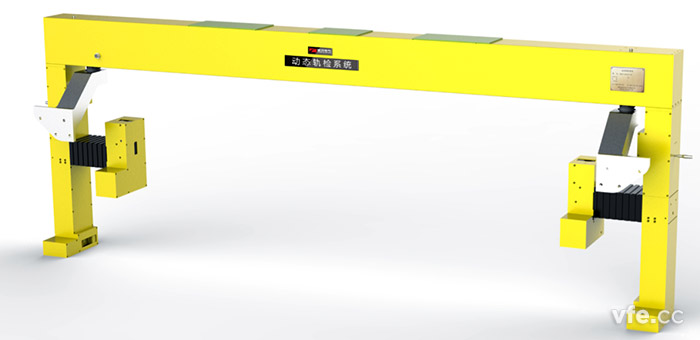

圖1 動態軌道檢測系統效果圖

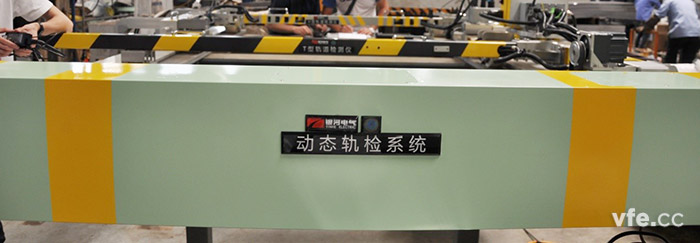

圖2 動態軌道檢測系統效果圖

一動態軌道檢測系統構成

　　動態軌道檢測系統主要包括兩大部分，分別為機械結構部分、控制部分。機械結構部分，機械部分主要是一個安裝架，主要用于安裝各傳感器的控制器、激光探頭、傾角傳感器、陀螺儀等器件?？v梁主要材質為鋁合金，安裝架和列車主要通過托臂連接件連接，兩者分別通過螺絲緊固。系統通過記錄儀將傳感器采集到的數據進行存儲，然后可以通過離線導出的方式，將存儲的數據導出，形成一個excel文件，然后通過地面數據處理系統將excel數據進行處理。

　　控制部分通過視頻巡檢系統進行巡檢，視頻巡檢系統安裝在工程車上夜間高速監控系統，取代人工巡查，對F軌、接觸軌上的可見安全隱患，進行高清晰記錄與里程定位，檢修人員無需到現場徒步巡查，直接定位安全隱患點。

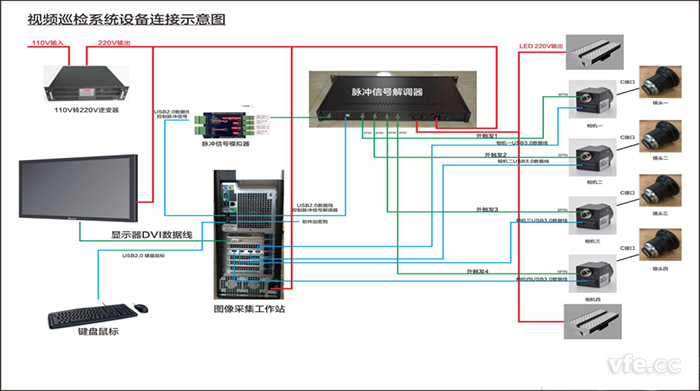

視頻巡檢系統設備連接示意圖

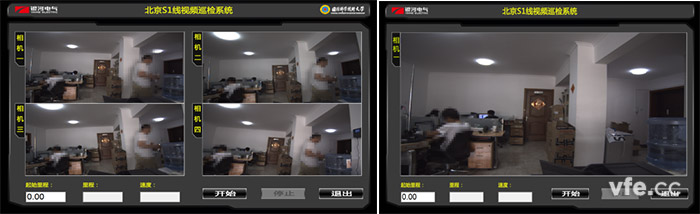

視頻巡檢系統

二動態軌道檢測系統技術參數

01動態軌檢系統

表1 動態軌檢系統參數

序號	名稱	參數
1	設備供電	110V DC
2	設備尺寸	2758*306*1035mm
3	設備重量	≤65kg

02視頻巡檢系統

表2視頻巡檢系統參數

序號	名稱	參數
1	設備供電	110V DC
2	額定功率	2500W
3	設備重量	≤120kg

---
