銀河便攜式功率分析儀是銀河電氣綜合DT數字變送器及DH2000數字主機的特點研發出來的一種便于攜帶、靈活度高的高精度虛擬儀器。

一便攜式功率分析儀簡介

　　便攜式功率分析儀由便攜式拖箱及便攜式電腦組成。

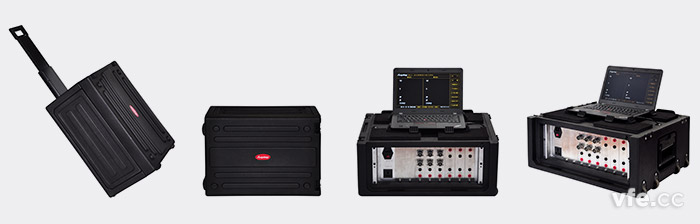

便攜式功率分析儀外觀結構示意圖

　　便攜式功率分析儀與以往變頻功率測試系統不同，便攜式變頻功率分析儀模塊高度集中化，即具有DT數字變送器的測量功能又有DH2000數字主機的數據采集及分析功能，而且省去了中間的光纖傳輸環節。

　　主體測量部分集中在便攜式拖箱內，作為測量接線前端。便攜式拖箱配置有6組電壓、電流通道，最多可測量3路三相交流電量及6路單相交流或直流。拖箱面板設有三孔插座，用于便攜式電腦供電電源。

　　便攜式拖箱可放置便攜式電腦，兩者之間通過USB2.0接口相連，便攜式電腦運行DH2000服務程序和用戶應用程序。

　　便攜式功率分析儀是DT數字機變送器及DH2000的綜合版本，所以其精度即為DT數字變送器的測量精度，而且其量程可根據用戶需要進行配置。

二便攜式功率分析儀接線

　　便攜式功率分析儀的接線方式同樣可分為1V1A、2V2A、2V3A及3V3A四種接法。其接線方式與DT數字變送器是一樣的，如下將以量程為1280V、6.4A的便攜式功率分析儀做為接線示范。

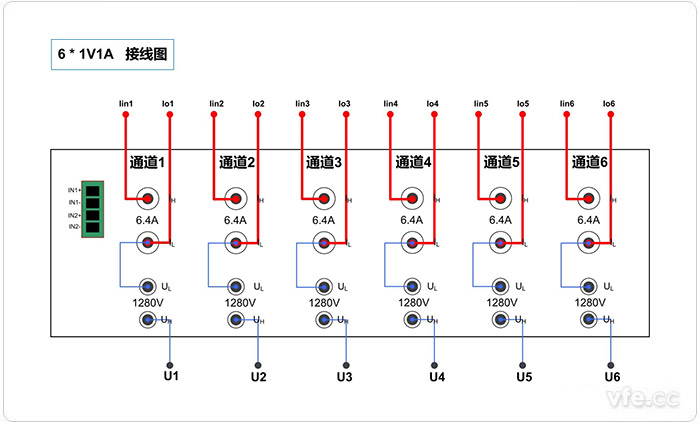

01便攜式功率分析儀的6*1V1A接線

便攜式功率分析儀6*1V1A接線示意圖

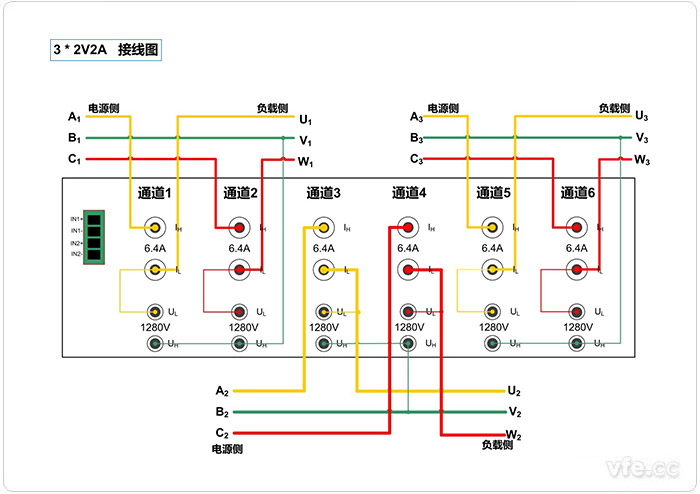

02便攜式功率分析儀的3*2V2A接線

　　

便攜式功率分析儀3*2V2A接線示意圖

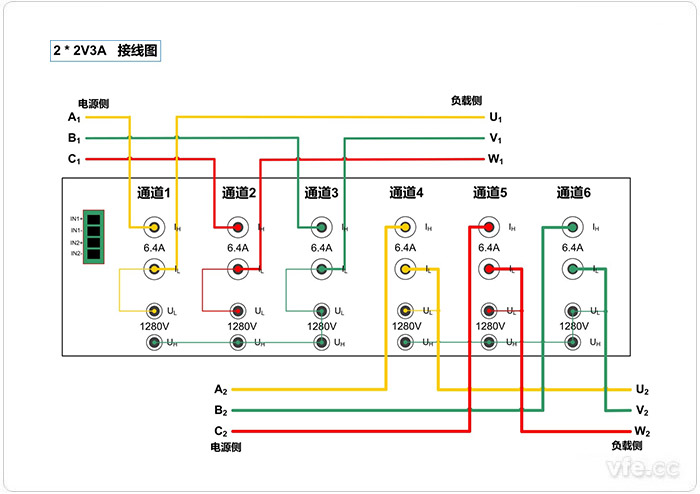

03便攜式功率分析儀的2*2V3A接線

便攜式功率分析儀2*2V3A接線示意圖

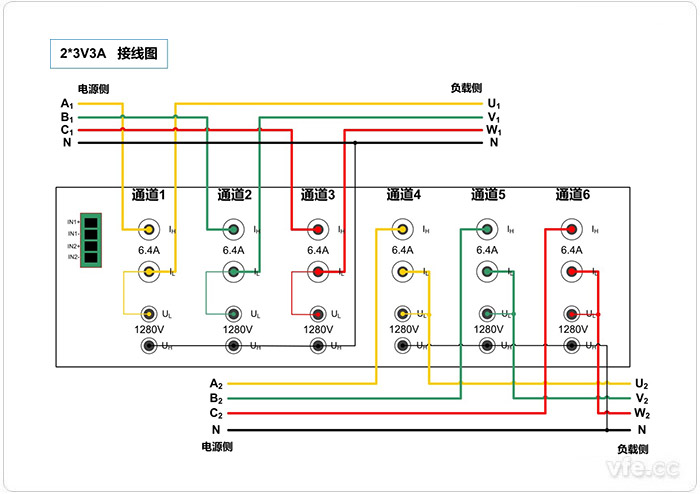

04便攜式功率分析儀的2*3V3A接線

便攜式功率分析儀2*3V3A接線示意圖

---
