在電機試驗中，電機試驗波形可以反映很多試驗狀況，本文列舉大多數電機的試驗波形，供大家參考。

一變頻異步電機波形

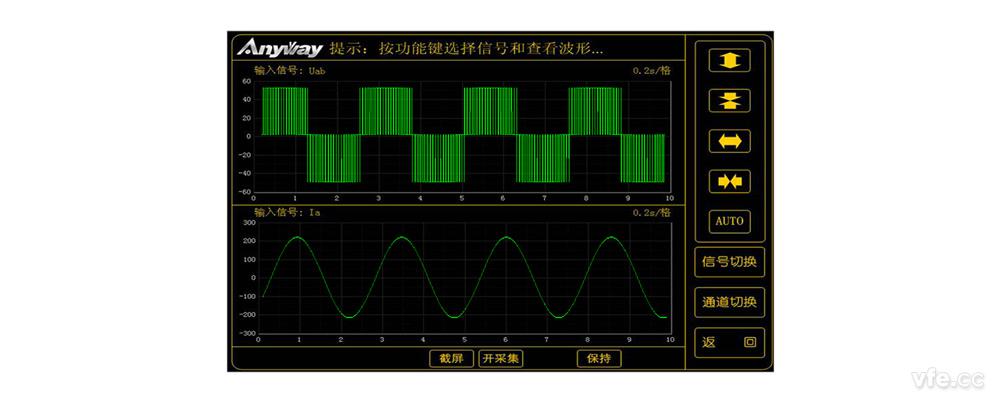

　　采用兩電平的變頻器供電，電流為正弦波。

二變頻異步電機低頻波形

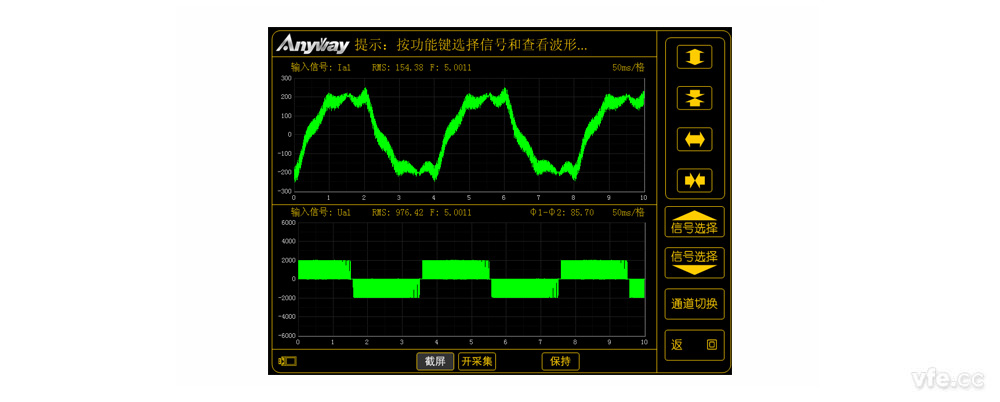

　　加入了三次諧波的異步電機低頻波形，可以看出諧波非常嚴重。

三異步電機高頻波形

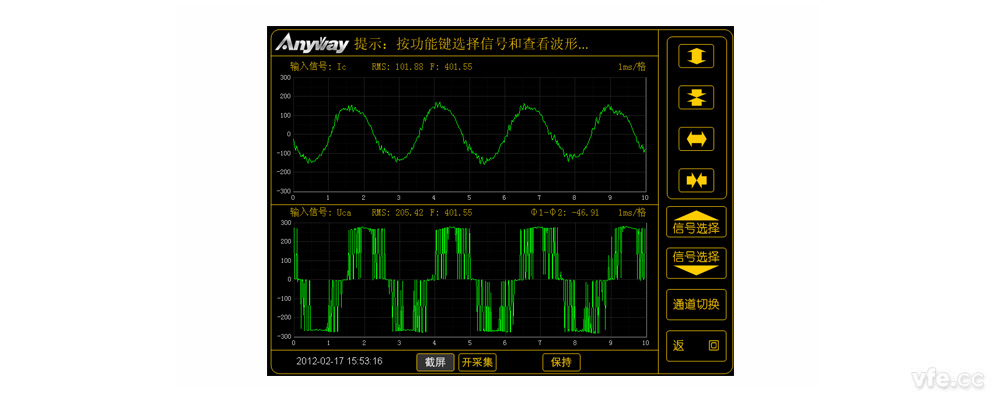

　　這是汽車電機在400Hz下的試驗波形。

四普通異步電機波形

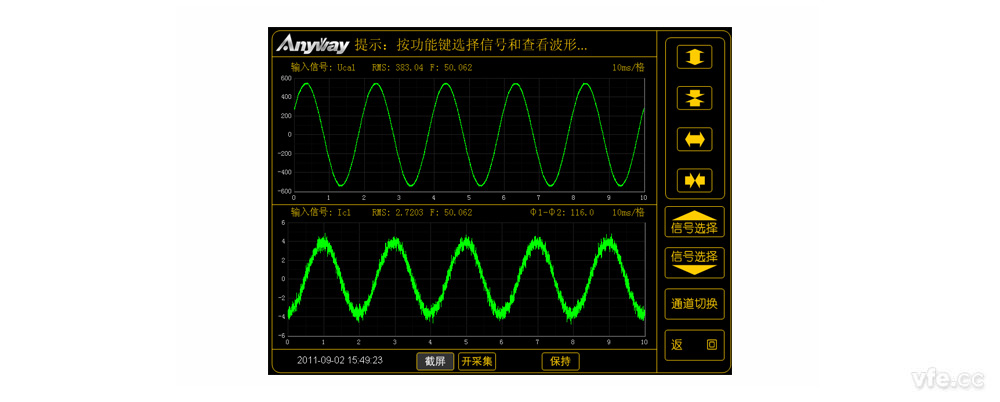

　　普通異步電機在工頻下的波形。

五永磁風力發電機波形

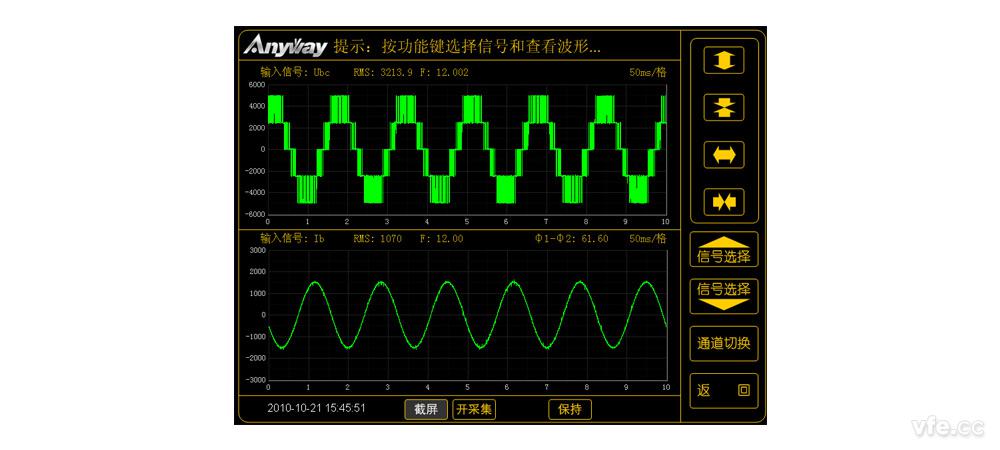

　　三電平變頻器供電，變頻器輸出電壓品質非常完美，電流波形為正弦波。

六異步電機疊頻波形

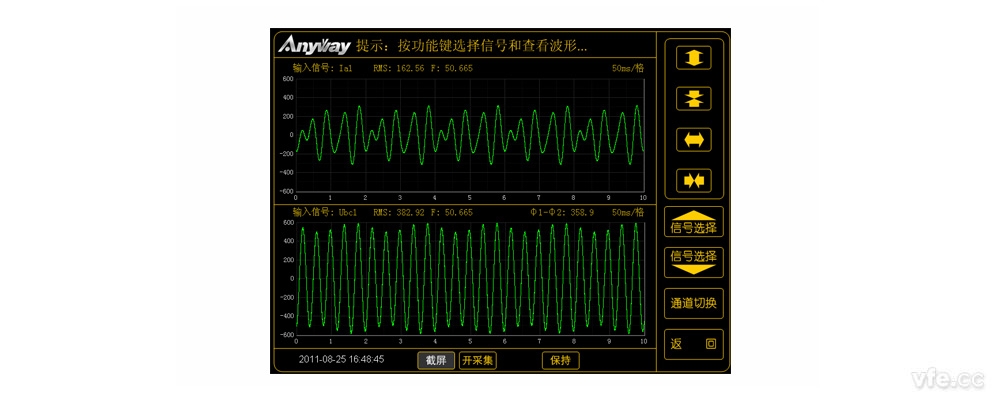

　　異步電機疊頻試驗主要用在溫升試驗中，電流波動使得繞組發熱，達到溫升試驗的效果。

七雙饋風力發電機波形

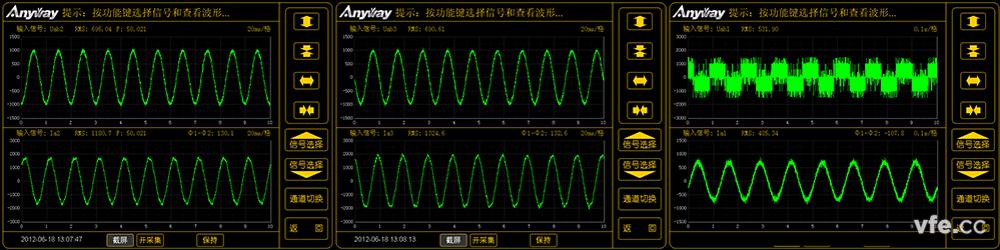

　　從左至右依次是定子波形、電網波形、轉子波形，轉子發出的電能為PWM波形，需要變頻器逆變才能掛網。

---
