一電流互感器端子標示

1一般規則

　　電流互感器端子標示應標示出一次繞組和二次繞組；繞組段（如果有）；繞組段和繞組段的極性關系；中間抽頭（如果有）。

2標示方法

　　電流互感器端子標示接線標志應清晰、牢靠，并標在端子表面或其近旁處。
　　標志由字母及字母后的數字和字母前的數字（必要時）組成。字母應為大寫印刷體。

3標志內容

　　電流互感器的端子標志應如圖所示。標有P1、S1和C1的所有端子，在同一瞬間具有同一極性。
1、


單電流比互感器

　　P1、P2為一次繞組端子；S1、S2為二次繞組端子。
2、


二次繞組有中間抽頭的電流互感器

　　P1、P2為一次繞組端子；S1、S2、S3為二次繞組端子。
3、


互感器一次繞組分為兩段供串聯或并聯

　　P1、P2、C1、C2為一次繞組端子；S1、S2為二次繞組端子。
4、


互感器有兩個二次繞組，各有自身鐵心

　　P1、P2為一次繞組端子；1S1、1S2、2S1、2S2為二次繞組端子。
　　以上摘錄自GB 1208-2006 電流互感器。

二電壓互感器端子標示

1一般規則

　　本電壓互感器端子標示適用于單相電壓互感器，也適用于單相互感器裝配為一臺整體的三相接線的互感器或具有三相共用鐵心的三相電壓互感器。

2標志內容

　　電壓互感器端子標示應按照下節圖示選取適當?shù)臉?biāo)志。
　　電壓互感器端子標示大寫字母A、B、C和N表示一次繞組端子，而小寫字母a、b、c和n則表示相應的二次繞組端子。
　　電壓互感器端子標示大寫字母A、B和C表示全絕緣端子，而字母N則表示接地端子，其絕緣性能比其他端子低。
　　電壓互感器端子標示復合字母da和dn表示提供剩余電壓的繞組端子。

2標志內容

　　電壓互感器端子標示中標有同一字母大寫或小寫的端子，在同一瞬間具有同一極性。
1、


有一次二次繞組的全絕緣單相電壓互感器

　　A、B為一次繞組端子；a、b為二次繞組端子。
2、


有一次繞組中性點降低絕緣和有一次二次繞組的單相電壓互感器

　　A、N為一次繞組端子；a、n為二次繞組端子。
3、


有一次二次繞組的電壓互感器三相組

　　A、B、C、N為一次繞組端子；a、b、c、n為二次繞組端子。
4、

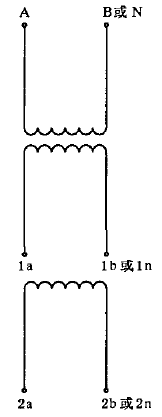

有兩個二次繞組的單相電壓互感器

　　A、B或N為一次繞組端子；1a、1b或1n，2a、2b或2n為二次繞組端子。
5、

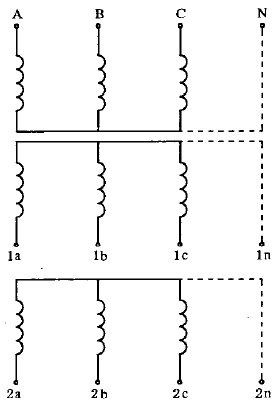

有兩個二次繞組的電壓互感器三相組

　　A、B、C、N為一次繞組端子；1a、1b、1c、1n、2a、2b、2c、2n為二次繞組端子。
6、


有一個多抽頭二次繞組的單相電壓互感器

　　A、B或N為一次繞組端子；a1、a2、a3、b或n為二次繞組端子。
7、

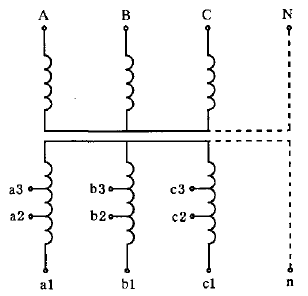

有一個多抽頭二次繞組的電壓互感器三相組

　　A、B、C、N為一次繞組端子；a1、a2、a3、b1、b2、b3、c1、c2、c3、n為二次繞組端子。
8、

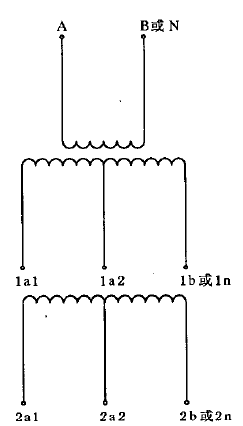

有兩個多抽頭二次繞組的單相電壓互感器

　　A、B或N為一次繞組端子；1a1、1a2、1b或1n，2a1、2a2、2b或2n為二次繞組端子。
9、

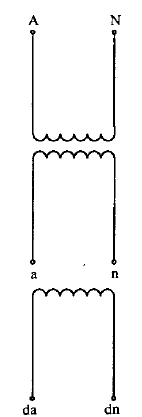

有一個剩余電壓繞組的單相電壓互感器

　　A、N為一次繞組端子；a、n為二次繞組端子；da、dn為剩余繞組端子。
10、

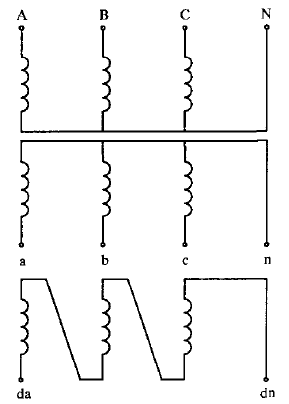

有一個剩余電壓繞組的三相電壓互感器

　　A、B、C、N為一次繞組端子；a、b、c、n為二次繞組端子；da、dn為剩余繞組端子。
　　以上摘錄自GB 1207-2006 電磁式電壓互感器。

---
